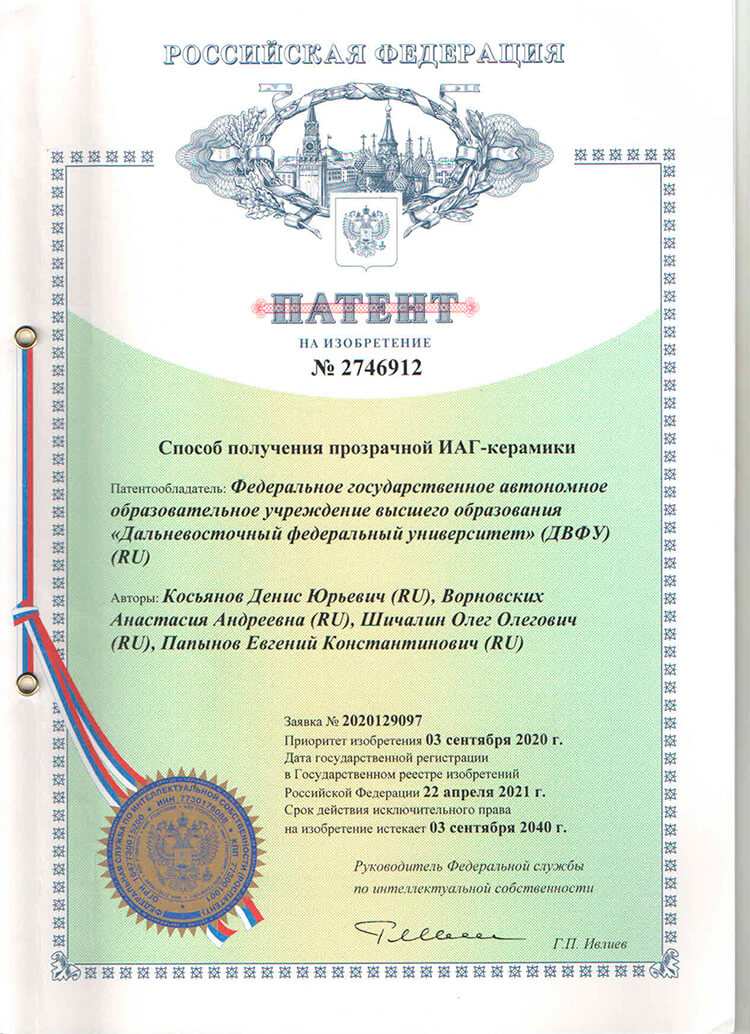

Изобретение относится к способу получения прозрачной керамики иттрий-алюминиевого граната (ИАГ), в том числе легированного ионами неодима, для использования в качестве активной среды в области фотоники и лазерной техники. Способ получения прозрачной ИАГ-керамики, включающий совместный высокоэнергетический помол в этаноле исходных порошков оксидов Y2O3, Nd2O3 и Al2O3 для формирования слабоагрегированной порошковой системы стехиометрии ИАГ с размером частиц в диапазоне 50-500 нм, сушку при температуре 70°С в течение 24 ч с последующей грануляцией порошка через сито с эффективным размером ячеек 200 меш и отжигом в атмосфере воздуха при температуре 600°С в течение 4 ч, искровое плазменное спекание полученного материала на первом этапе путем нагрева со скоростью 100°С/мин до 1000°С, выдержку, отжиг полученного образца в воздушной атмосфере, отличается тем, что высокоэнергетический помол в этаноле порошков исходных оксидов Y2O3, Nd2O3 и Al2O3 осуществляют с использованием LiF в качестве спекающей добавки в количестве 0,2 вес.% при 300 об/мин в течение 12 ч, искровое плазменное спекание проводят при внешнем давлении 50-70 МПа, причем на втором этапе со скоростью 25°С/мин до 1475°С с выдержкой материала при этих давлении и температуре в течение 45-60 мин, а отжиг полученного образца ведут в течение 10 ч при температуре 900-1000°С с последующим естественным охлаждением. Кроме того, отжиг полученного образца ведут со средней скоростью нагрева 10°С/мин. Технический результат выражается в получении монофазной керамики ИАГ:Nd с повышенной оптической прозрачностью при сохранении высоких механических характеристик. 1 з.п. ф-лы, 1 ил., 1 табл.
